北京pk10赢了害死人:远程监控视频系统中NTP时间服务器的应用

 二维码 2175
发表时间:2017-05-10 20:12作者:NTP时间服务器小安来源:西安同步原创

双色球蓝球定胆杀号 www.vscoin.net 这里我们主要解决的是远程视频监控系统中时间同步的问题,远程视频监控系统通过安装在导航台站内的摄像机对导航设备及台站内的人员活动情况进行监视,再通过连接的网络视频服务器,将监控信息通过Internet 实时的传输到监控中心的控制主机。

在信息传输的过程中,如果信息的发送方和接收方的时间不同步将使得监控中心不能够准确地了解导航台站的实际情况,极大地削弱了视频监控系统的性能,为了实现视频监控系统内各个节点之间的时间同步,可利用现有视频监控系统的网络资源,结合当前网络上常用的对时协议,对视频监控系统进行时间同步,及引入NTP时间服务器解决监控系统每个节点之间时间不同步的问题。

目前,因特网上使用的NTP协议的同步精度已达到了毫秒级或以上,足以满足视频监控系统对于时间精度的要求,同时,NTP 的应用创新也不断涌现,视频监控系统通过设置网络视频服务器使得信息能通过网络进行传输。

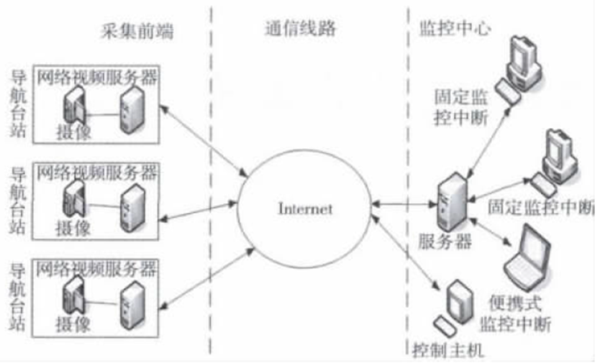

系统的基本结构一般如下图所示,主要由3 个部分构成,包括采集现场、通信线路、监控中心。

远程监控系统

采集前端将被监控的所有实时视频模拟信号经过网络视频服务器压缩编码后通过Internet 网络传输到监控中心,在监控中心放置有大量的服务器,可以完成对视频图像信号的处理以及监控录像的存储,经过处理后的视频信息在监控屏幕上显示,供监控人员查看。

通信线路

通信线路指监控信息传输的通道,同时,NTP协议也利用通信线路传输NTP 数据包,实现采集前端的网络视频服务器和监控中心的服务器的时间同步,通信线路主要由电话线、双绞线、视频电缆等组成。为了保证传输的信息的安全性,在通信线路中传输的数据全部经过加密。

监控中心

监控中心负责整个视频监控系统的指挥和控制,是整个系统的核心所在,硬件设备包括电视墙、监控终端、控制计算机、路由器、交换机、打印机等,监控终端包括固定监控终端和移动监控终端。

NTP 协议

网络时间协议是一种通过因特网服务于计算机时钟的同步时间协议,它提供了一种同步时间机制,使用的是可返回时间设计方案,其特点是: NTP时间服务器是一种分布式子网,能自我组织操作,经过有线或无线方式同步逻辑时钟达到标准时间。

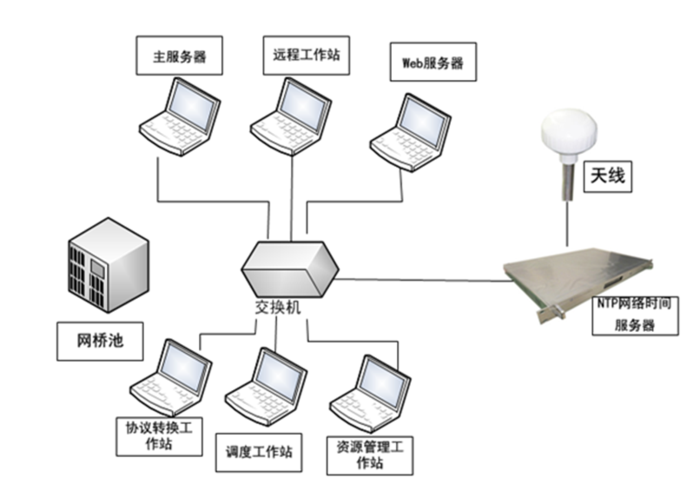

NTP 的同步拓扑图如下图 所示:

同步方案

当采集前端的网络视频服务器想要通过NTP 协议与机场监控中心的主服务器进行时间对准时,选择以监控中心的服务器作为时间源,监控中心的时间既可通过卫星授时得到标准时间,也可继续向上层服务器进行时间同步。进行时间对准的时候要根据实际的应用环境以及所要求的时间同步的精度等指标来确定进行时间对准的周期是多少,视频监控系统对于时间精度要求比较高,可以每日进行一次时间对准。

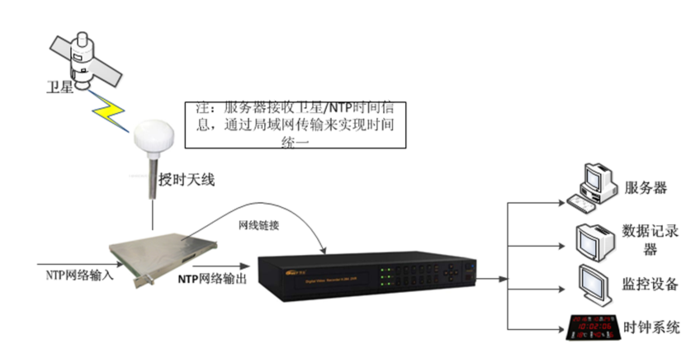

此外,在解决时间同步的问题时,还可利用网络资源,结合NTP 协议设计了时间同步,如下图所示:

NTP输入同步

如图,服务器可以配置NTP的输入端,系统在时间源上面除可选择接收卫星时间之外,还可接受网络的NTP时间,此应用现在也已经在市场上应用成熟。
