发表时间:2017-08-19 08:50作者:syn029来源:西安同步原创

双色球蓝球定胆杀号 www.vscoin.net 大型舰船的发展已从最初的独立式系统、集中式系统、分开式系统、分布式系统逐步向信息化、网络化、新型数字化分布式体系结构发展。根据Internet网上已经使用的NTP对时服务器对时原理为依据,设计舰船NTP对时服务器的对时改进方案,为实现多艘舰船协同工作的时间坐标统一提供可参考的依据。

为了更好地适应未来多艘舰船“网络集中指挥”必须尽快建立时间坐标统一、空间坐标统一的互通能力和协同工作能力创造条件。

1、NTP对时基本原理

NTP协议(NetworkTimeProtocol)是随着Internet的广泛发展建立的网络授时系统中使用的授时软件协议。所谓网络授时系统,顾名思义,就是通过网络对网络计算机进行授时,以达到网络计算机之间的互相同步。Internet网络授时系统的实现方案是建立若干授时网站,为用户提供通用的授时软件,并且为用户提供与时间服务器的链接,只要用户通过授时软件就能和任何一个时间服务器建立连接,并完成时间传递,从而达到时间统一。

NTP协议提供了全面访问国家时间和频率传播服务的机制,组织时间同步子网并且为参加子网每一个地方时钟调整时间。在今天的因特网的大多数地方,NTP提供了1~50ms的精确度,精确度的大小取决于同步源和网络路径等特性,适用于客户机和服务器所在网络有大范围网络延迟和抖动的情况。

2、NTP对时体系结构

NTP建立起来的网络体系结构是分层管理类树型结构。每一层的节点有两种可能:时钟源和客户。每一层的节点可向上一层或本层的时钟源请求时间校正。第0层已被官方保留。第一层为一级时钟源,其上没有任何客户,只有主钟源,这些钟源之间相互不允许校正,一级钟源的任务就是将时间信息向第二层的钟源或客户发布。第二层及以下层除层数、时间质量不一样外没有本质的区别。

第一层的机器时间来自外部时钟源。时间是向下传递的。双向箭头表示连接双方可以互相校时。具体要看双方时间质量的好坏,由好的一方向差的一方提供校时服务,双箭头只存在于同层间。

3、NTP对时工作模式

NTP协议有三种工作模式,分别是主/被动对称工作模式、客户/服务器模式和广播模式。主/被动对称工作模式均可同步对方或被对方同步,两者的时间质量同级,主动方发申请向被动方同步。

客户/服务器模式下只能客户方被服务器同步。

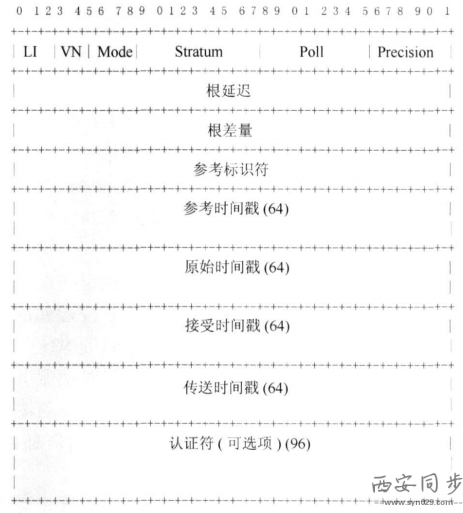

广播模式为一对多连接,由服务器主动发出时间信息,客户由此信息调整自己的时间,计算时忽略网络延时δ2,在准度上有损失。其实,也可以看出,广播模式因为没有T1、T2的时间信息无法按公式计算。实际应用多为客户/服务器模式。NTP是UDP的客户端,服务器与客户端操作的模式是一种没有持久状态的RPC模式。协议报文格式如下。

NTP对时协议

NTP对时协议

报文中“原始时间戳”为客户端发送时间同步请求报文时间,“接受时间戳”为服务器接收到的时间,“传送时间戳”为服务器送出应答的时间。原始时间戳、接受时间戳、传送时间戳分别对应T1、T2、T3,当客户端收到服务器的回复报文后记为T4,这样就可以根据公式(1)调整客户时钟。时间戳为一个64位无符号定点数,以秒的形式从1900年1月1日的0:0:0算起。整数部分在前32位里,后32位(secondsFraction)用以表示秒以下的部分。它代表的精度大约是200皮秒。

全套的NTP算法用来支持冗余校验和不同的网络路径,当不需实现NTP完全功能的情况下,还有一种SNTP(SimpleNetworkTimeProtocol简单网络时间协议)可以实现。SNTP服务器通常与外同步时间源(比如GPS)一起作为第一层服务器。

4、NTP对时服务器改进应用

根据NTP协议的使用要求,经过改进后的NTP对时服务器是有它的可行性的。首先,NTP对时服务器是作为作战系统网络的根操作,NTP对时服务器可以有冗余的外同步源,需要进行网络对时的分系统(设备)作为NTP对时服务器的客户端在网络的操作,客户端之间不能相互同步。这种连接方式满足NTP协议体系结构。其次,NTP对时服务器的工作模式为客户/服务器模式,这种工作模式能精确计算时间误差。最后,使用有冗余的同步源作为备份、不同的子网路径及整套NTP实现中的crafted算法,NTP对时服务器能达到所期望的可靠性。

使用NTP协议实现网络对时,从理论上讲由于时间戳的精度能达到0.2μs,因此时间误差也能达到微秒级,但真正的对时精确度要根据实际网络流量、网络延迟、网络路径计算。

NTP对时服务器的内部时间处理可以这样实现,每次收到GPS的准秒信号后将计时计数器清零,然后通过程序控制每毫秒中断CPU一次,由CPU递增存储器中的时钟变量。当收到请求时间报文时直接从存储器中读取时钟变量发送,这样即使网上有多个系统(设备)同时发送请求时间信息包,NTP对时服务器仍然可以同时处理,只是发送回复时间信息包的时间顺序上略有差别,几乎可以忽略。

当各分系统(设备)发送请求时间信息包后长时间没有收到NTP对时服务器的回复报文,那么可能NTP对时服务器未开机或故障,也可能网络出现故障。这时各分系统(设备)如果在守时时间内,可继续使用内时钟,如果内时钟精度已不能满足要求时,对外信息报文的时戳置为无效标志(如全填1)。

5、NTP对时服务器厂家

西安同步电子科技有限公司是一家注册资本超千万元的大型民营企业,公司现有员工近30人,80%为研发人员,是一家实实在在的技术主导型企业,公司所有产品均为自主研发生产,全部设备均采用厂家直销,性价比超高,做到尽量让利给广大用户。

NTP对时服务器是西安同步电子科技有限公司的拳头产品,目前在我国各大机构单位运行的NTP对时服务器有几千台,并且都运行良好,很少出现故障,得到各使用单位的一致好评。在此感谢各界朋友对我们产品的支持,特别感谢为我们免费做口碑宣传的老客户,欢迎各界朋友来我公司参观指导工作。
