《SYN1513型IRIG-B码解码板》视频
b码解码装置说明

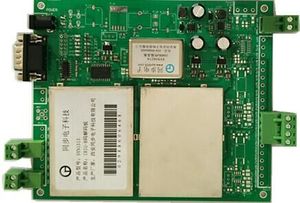

SYN1513型IRIG-B码解码板

产品概述

SYN1513型IRIG-B码解码板是由西安同步电子科技有限公司精心设计、自行研发生产的一款B码解码板卡,接收IRIG-B(DC)/ IRIG-B(AC)信号并进行解调,产生1PPS(秒信号)同步脉冲信号和串口时间信息,具有授时精度高、工作稳定、传输误差小、安装简便、经济实用、全自动智能化运行、免维护等特点,适合无人值守,为用户提供精确、标准、安全、可靠的解码服务。 IRIG-B码解码板广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。

关键词IRIG-B码解码板,b码解码装置,b码解码设备,irig-b码解码器

产品功能

1)  以输入的IRIG-B(DC/AC)码作为时间参考;

2)  输出定时同步信号(1PPS),TTL接口输出;

3)  串口输出,每秒发送一次时、分、秒、年、月、日时间信息;

产品特点b码解码

a)  性价比高,应用广泛;

b)  授时精度高,传输误差??;

c)  高可靠性,安装简便;

d)  选件丰富,经济实用;

e)  可长期稳定工作。

典型应用

1)   科研院所,比如与横河850示波记录仪配合使用;

2)   变电站/发电厂,电网中心调度;

3)   通信装备,航空航天航海,电子信息系统。

4)   广电、金融、移动通信、石油、电力、交通、工业以及国防等领域;

5)   电力厂(站)和电网中心调度的时间统一系统及各种时间显示屏。

6)   继电?;?、安全自动装置、故障录波器、RTU、调度自动化系统和计算机监控系统等多种设备中。

技术指标


输入信号

IRIG-B(DC)

路数

1路

电平

RS422/485

标准

国军标或者美标(默认美标)

物理接口

凤凰端子

IRIG-B(AC)(选件)

物理接口

1路凤凰端子

电平

600欧姆平衡

标准

国军标或者美标(默认美标)

输出信号

1PPS脉冲信号

波形

方波

电平

TTL

同步误差

≤10us

物理接口

凤凰端子

RS232C串口

路数

1路

电平

RS232C

串口信息

年月日时分秒等信息(RMC语句)

物理接口

凤凰端子

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

直流5V±5%   小于5W

板卡尺寸

160*135*18mm

选件

IRIG-B(DC)TTL输入,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

电源

尺寸

SYN012

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

1U,19″(上机架)(482x300x45mm)

SYN1102

GPS

2路IRIG-B(DC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1204

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1340

IRIG-B码

1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1501

GPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1502

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(80x80x13mm)

SYN1502A

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

便携式(130x150x75mm)

SYN1510

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1511

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(95x76.2x15mm)

SYN1513

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

直流5V±5%

板卡(160*135*18mm)

SYN1601

光电IRIG-B码

1路光电IRIG-B码输出

DC8V~30V

???104.5x100x28mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

b码解码装置文件下载
SYN1513型  IRIG-B码解码板.pdf
173.08KB下载
